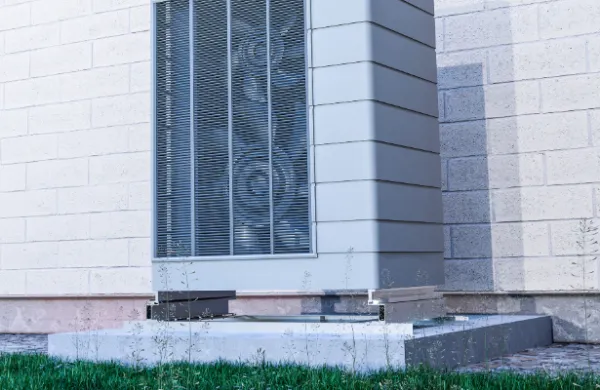

Betonski podstavek za toplotno črpalko: kakšne mere mora imeti in kako ga pravilno pripraviti?

Dobro izdelan betonski podstavek za toplotno črpalko večino teh težav prepreči, vendar njegova izvedba ni samo vprašanje tega, kam vliti beton; upoštevati je treba dimenzije in težo zunanje enote, način pritrditve, odvod kondenzata ter razmere na sami lokaciji.

Zakaj zunanja enota potrebuje stabilen podstavek?

Zunanja enota je vse leto izpostavljena dežju, snegu, vlagi, temperaturnim nihanjem in vetru. Hkrati med delovanjem ustvarja vibracije, zato mora biti njena podlaga dovolj trdna, da ostane stabilna tudi po več letih uporabe.

Betonski podstavek za toplotno črpalko poskrbi za ravno površino, na kateri lahko napravo pravilno namestimo, preprečuje posedanje ter jo dvigne nad raven okoliškega terena, s tem je lažje urediti tudi odtekanje vode in kondenzata, nosilce pa je mogoče varno pritrditi v stabilno podlago.

Pomembna je tudi višina; zunanja enota ne sme stati tik ob tleh, kjer bi bila bolj izpostavljena zastajanju vode, snegu ali ledu.

Težave zaradi slabe podlage se pogosto ne pokažejo takoj. Podstavek lahko prvo leto deluje povsem brezhibno, nato pa po nekaj zimah, obdobjih obilnega dežja ali zmrzovanju tal pride do posedanja in nagibanja.

Kakšne mere mora imeti betonski podstavek za toplotno črpalko?

Enotne mere, ki bi ustrezala vsem modelom, ni. Dimenzije podstavka je treba prilagoditi konkretni zunanji enoti in načinu montaže.

Osnova naj bo praviloma nekoliko večja od samega tlorisa naprave. Monter tako dobi dovolj prostora za pritrditev nosilcev in protivibracijskih elementov, pritrdilna mesta pa niso preblizu roba betona; če je podstavek premajhen, je montaža zahtevnejša, beton pa se lahko pri vrtanju ob robovih poškoduje.

Preden določimo mere, je smiselno preveriti:

• širino in globino zunanje enote;
• razdaljo med pritrdilnimi točkami;
• vrsto predvidenih nosilcev ali konzol;
• zahtevane odmike od fasade;
• prostor za cevne in električne povezave;
• dostop za servisiranje;
• navodila proizvajalca toplotne črpalke.

Pomembna je tudi višina podstavka, saj mora biti zunanja enota dovolj dvignjena nad okoliški teren, da je zaščitena pred zastajanjem vode in snegom. Koliko višine potrebujemo, je zato odvisno predvsem od lokalnih razmer – na območjih z obilnejšimi snežnimi padavinami bo podstavek praviloma višji kot tam, kjer se sneg pojavlja le redko.

Končne dimenzije je zato smiselno uskladiti z monterjem še pred betoniranjem, saj lahko že nekaj centimetrov razlike vpliva na samo montažo. Če je podstavek izdelan zgolj po približni oceni, se lahko hitro izkaže, da je premajhen, da so pritrdilne točke preblizu roba ali da zmanjka prostora za priključke in poznejši servis.

Kje postaviti betonski podstavek za toplotno črpalko?

Lokacija zunanje enote vpliva na več stvari hkrati: na njeno delovanje, hrup, dostop za servis in tudi na to, kako se bo naprava vključila v okolico hiše. Zato pri izbiri mesta ni dovolj, da poiščemo prvi prost kotiček ob fasadi.

Zunanja enota potrebuje dovolj prostora za neoviran pretok zraka. Če jo postavimo v preozko nišo, preblizu žive meje ali druge ovire, se lahko pretok zmanjša, težavo pa lahko povzroči tudi vračanje izpihanega zraka nazaj proti napravi. Prav zato je treba že pri načrtovanju upoštevati minimalne odmike, ki jih za posamezni model predpisuje proizvajalec.

Pomembna je tudi smer izpiha. Hladen zrak naj ne bo usmerjen neposredno proti vhodu, terasi, poti ali sosednjemu objektu, saj lahko v zimskem času na bližnjih površinah prispeva k nastanku poledice.

Pri izbiri mesta preverimo še:

• oddaljenost od spalnih in drugih bivalnih prostorov;
• bližino sosednjih zemljišč;
• možnost smiselnega poteka cevnih povezav;
• dostop do naprave pri servisu;
• odtekanje padavinske vode in kondenzata;
• nevarnost padanja snega ali ledu s strehe;
• končno višino terena, tlakovcev ali terase.

Pri vsem tem je smiselno razmišljati nekoliko vnaprej. Če bodo ob hiši pozneje položeni tlakovci, dodana zemlja ali urejena terasa, je treba končno višino okolice upoštevati že pri izdelavi podstavka, sicer je lahko zunanja enota po končani ureditvi prenizko ali nepraktično postavljena.

Kako se pravilno pripravi teren?

Kakovosten beton sam po sebi še ne zagotavlja stabilnega podstavka. Če je podlaga slabo pripravljena, se lahko celoten podstavek čez čas posede ali premakne, skupaj z njim pa tudi zunanja enota.

Najprej je treba odstraniti vrhnjo plast zemlje in priti do dovolj nosilne podlage. Nato se običajno izdela utrjen sloj drobljenca ali gramoza, ki ga je treba dobro zbiti, da se pozneje ne poseda.

Kako globok naj bo izkop in kako debel naj bo nosilni sloj, je odvisno od vrste tal. Dobro nosilna peščena tla ne zahtevajo enake priprave kot ilovnata, razmočena ali nasuta površina. Upoštevati je treba tudi zmrzal, saj lahko voda v tleh ob zmrzovanju in odtajanju povzroči premikanje podstavka.

Ko je podlaga ustrezno pripravljena, se postavi opaž, po potrebi pa tudi armatura. Ta pomaga zmanjšati možnost nastanka razpok in poveča odpornost betonskega elementa. Debelina plošče in vrsta armature se določita glede na velikost podstavka, nosilnost tal in predvideno obremenitev.

Betonski podstavek za toplotno črpalko mora omogočati odvod kondenzata

Pri načrtovanju podstavka se hitro veliko pozornosti nameni dimenzijam in nosilnosti, manj pa vodi, ki nastaja med delovanjem toplotne črpalke. Prav ta lahko pozimi povzroči precej nevšečnosti.

Med delovanjem nastaja kondenzat, med ciklom odtaljevanja pa lahko iz zunanje enote v kratkem času odteče tudi večja količina vode. Če ta nima urejene poti, se začne zbirati pod napravo in okoli podstavka.

V hladnem vremenu lahko zastajajoča voda zamrzne, nastane led pod zunanjo enoto ali poledica na bližnji poti. Če voda dlje časa ostaja ob podstavku, lahko vpliva tudi na stabilnost terena.

Kako urediti odvod, je odvisno od razmer na lokaciji. Ponekod lahko voda ponika v ustrezno pripravljen drenažni sloj, drugje jo je treba speljati stran od naprave. V vsakem primeru mora biti rešitev zasnovana tako, da odtok pozimi ne zamrzne in da se voda ne zadržuje ob nosilcih.

Prav zato polna betonska plošča brez premišljene drenaže ni nujno najboljša rešitev. Če voda odteka neposredno nanjo, se lahko razliva po površini in zastaja tam, kjer je najmanj zaželena.

Način odvajanja kondenzata je zato najbolje določiti že pri načrtovanju betonskega podstavka za toplotno črpalko, saj je takrat rešitev mogoče prilagoditi terenu in načinu montaže.

Kako zmanjšati prenos vibracij in hrupa?

Vsaka zunanja enota med delovanjem ustvarja nekaj vibracij. Te običajno niso problem, dokler se ne začnejo prek nosilcev, podstavka ali konstrukcije prenašati na hišo.

Zato se med zunanjo enoto in nosilce pogosto namestijo protivibracijski elementi. Njihova naloga ni le mehčanje stika, ampak predvsem zmanjševanje prenosa vibracij, zato morajo ustrezati teži naprave in načinu montaže. Če so premehki, lahko naprava postane manj stabilna, če so pretrdi, pa svojega namena ne opravijo dovolj dobro.

Kjer razmere to dopuščajo, je samostojen podstavek ob objektu z vidika prenosa zvoka pogosto ugodnejši od rešitve, ki je neposredno povezana s temeljem ali fasado.

Na dejanski hrup pa ne vpliva samo podstavek. Pomembni so tudi model toplotne črpalke, položaj ventilatorja, bližina sten in materiali v okolici naprave. Zato je smiselno lokacijo in način montaže preveriti skupaj z monterjem, še preden je končna postavitev določena.

Najpogostejše napake pri izdelavi podstavka

Pri izdelavi podstavka največ težav pogosto ne povzročijo velike napake, ampak posamezne podrobnosti, ki jih je med načrtovanjem preprosto spregledati.

Med pogostejšimi so:

• betoniranje še pred izbiro konkretnega modela toplotne črpalke;
• premajhen podstavek;
• postavitev na neutrjeno zemljo;
• neupoštevanje poznejše višine tlakovcev ali druge ureditve;
• prenizka namestitev na območjih z več snega;
• neurejeno odvajanje kondenzata;
• premajhna oddaljenost od fasade;
• premalo prostora za servis;
• pritrdilna mesta preblizu roba betona;
• konstrukcijska povezava, prek katere se vibracije prenašajo na objekt.

Pogosta je tudi želja, da bi zunanjo enoto čim bolj skrili. Lesene obloge, gosta zasaditev ali druge vizualne rešitve so lahko estetsko privlačne, vendar ne smejo omejevati pretoka zraka, zahtevani odmiki okoli naprave morajo zato ostati prosti.

Podstavek načrtujte skupaj z montažo toplotne črpalke

Najbolj smiselno je podstavek načrtovati takrat, ko je model toplotne črpalke že izbran, zunanja ureditev pa še ni dokončana. Takrat so znane dimenzije naprave, položaj pritrdilnih mest, priključki in zahteve proizvajalca, obenem pa je še dovolj časa, da se po potrebi prilagodijo teren, odvodnjavanje in potek instalacij.

Pri podjetju Biodom27 lahko postavitev zunanje enote in pripravo podlage uskladite že v fazi načrtovanja ogrevalnega sistema. Tako se betonski podstavek za toplotno črpalko pripravi glede na dejansko napravo in pogoje ob objektu, ne na podlagi približnih dimenzij.

Podstavek je v primerjavi s celotnim ogrevalnim sistemom sicer majhen gradbeni element, vendar lahko slaba izvedba pozneje povzroči precej težav. Če je že na začetku pravilno načrtovan, zunanja enota ostane stabilna, odvajanje vode je urejeno, montaža in poznejši servis pa sta precej enostavnejša.

Pogosta vprašanja

Ali je lahko zunanja enota postavljena na tlakovce?

Lahko, vendar samo, če je podlaga pod tlakovci dovolj stabilna in nosilna. Če teren ni pravilno utrjen, se lahko tlakovci sčasoma posedejo in z njimi tudi zunanja enota. Primernost takšne postavitve naj zato oceni monter.

Ali mora biti betonski podstavek armiran?

Armatura je pri številnih izvedbah priporočljiva, saj poveča odpornost betona in pomaga omejiti nastanek razpok. Kakšna izvedba je primerna, je odvisno od velikosti podstavka, tal in obremenitve.

Koliko časa se mora beton sušiti pred montažo?

Zunanje enote ni priporočljivo montirati takoj po betoniranju. Beton potrebuje čas, da pridobi dovolj trdnosti za varno vrtanje in pritrditev. Natančen čas je odvisen od betonske mešanice, temperature, vremena in načina montaže.

Ali mora biti površina podstavka popolnoma ravna?

Površina, na kateri stojijo nosilci oziroma zunanja enota, mora omogočati ravno in stabilno namestitev. Odvod vode je treba urediti tako, da morebiten naklon ne vpliva na pravilno lego naprave.

Kdo določi končne mere podstavka?

Najbolje je, da jih potrdi monter na podlagi tehničnih podatkov izbrane toplotne črpalke. Tako je mogoče pravočasno preveriti pritrdilne točke, zahtevane odmike, priključke in prostor za servis.
